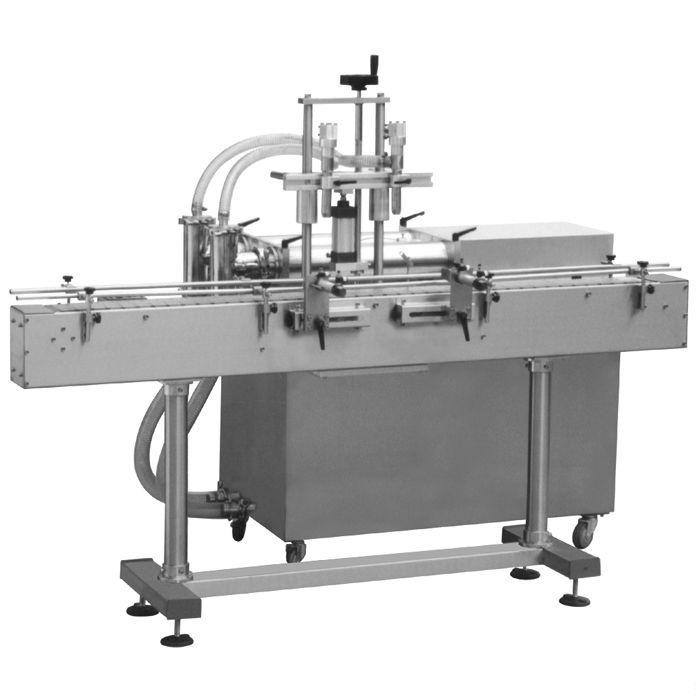

液體灌裝機灌裝閥的結構型式有很多，一般有彈簧閥門式灌裝閥、廣口彈簧門式灌裝閥兩種灌裝閥，灌裝閥里通常至少有液體和氣體兩條通路。通常我們只知道灌裝機灌裝閥的結構類型等，但如果要制造灌裝閥該怎樣設計呢?

(1)確定液體灌裝機閥體中閥門數目

按選好的灌裝方法和設計好的工藝過程，在確定液體灌裝機液室、氣室和容器之間所需的閥門數目及其相對位置。如果想設計先抽真空閥的結構，就需要設一個液門和三個氣門。其三個氣門一個用于充氣及回氣，靠近貯液箱氣室，一個用于先抽真空，還有一個用于壓力釋放，都靠近閥端與瓶頸相連的位置。

(2)確定液體灌裝機閥體結構布局

根據液體灌裝機閥門的啟閉形式，來確定其閎體的可動構件與不可動構件的結構布局，以及作相對運動表面之間的密封形式。和液體灌裝機的移動閥相比較而言，液體灌裝機的移動閥是平面密封結構容易實現彈簧的壓緊密封。但由于灌裝閥流道截面大，彎路少，零件的結構形狀也比較簡單，因而有利于提高灌裝速度還易清洗。其零件數量偏多，一旦密封彈簧失效．灌裝就難以進行。而液體灌裝機旋轉閥的零件數目雖少，可靠性好，但很難保證破瓶不灌裝，特別是采用密封面的密封結構，密封材料磨損后無法進行補償，只得重新更換，容易產生泄漏現象，所以一般不使用此方法。

(3)確定液體灌裝機閥端結構布局

按灌裝機灌裝液體的工藝要求，確定長管或短管的閥端結構。長管結構的中心管要插入靠近瓶底處進液，如三室長管閥。而短管結構的中心管就需插到瓶頸部處，用于充氣或排氣，如預抽真空閥。除此之外，還必須保證定量精度和穩(wěn)定出流等，還要合理布局閥端的某些結構要素。為了保證定量精度及穩(wěn)定出流等，還必須合理布局閥端的某些結構要素。

(4)確定液體灌裝機啟閉閥門結構形式

液體灌裝機閥門的啟閉結構，應根據其閥門在閥體中所處的位置及其啟閉運動方式進行選擇。

由初定液體灌裝機灌裝閥的結構尺寸，再準確計算灌裝閥出流界面的流速，使其盡量形成穩(wěn)定的層流。在求所需的灌裝時間，進而考慮液體灌裝機的主軸轉速及灌裝區(qū)所占的角度，校核修正所設計的灌裝閥，使之符合給定的生產能力。只有滿足了這些要求，才能后確定灌裝閥的結構尺寸，繪制圖紙。
